Testeur de surtension de données MTL

Description

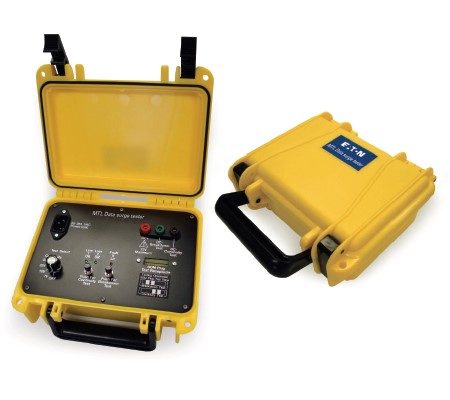

Testeur de surtension MTL data surge tester

• Design robuste, portable, léger
• Indicateurs LED facile à lire
• Tensions de test sélectionnableFonctionne avec 90V – 264Vcc
• Emplacements dédiés pour tester les modules MTL SD

Fonctionnement du testeur de surtension industriel MTL

Le testeur de surtension de données MTL, qui fait partie de la série Crouse-Hinds d’Eaton, est un appareil polyvalent et compact conçu pour donner l’état de performance des protecteurs de surtension de communication de données.

Ce testeur portable et robuste analyse les performances de l’E/S du parasurtenseur à la fois dans la continuité et dans le courant de fuite, réalisant des tests rapides et faciles pendant les entretiens de routine. Les LED s’allument pour indiquer l’état du module de surtension, permettant aux utilisateurs de déterminer rapidement si le dispositif de protection contre les surtensions a échoué ou s’est dégradé et à quel niveau.

Ce testeur de surtension attribut un état « go » ou « no go » (réussite ou échec) et est conçu pour tester les protecteurs de surtension et de communication de données qui peuvent avoir une tension nominale de 7V, 16V, 32V et 55V. La fonction de continuité du testeur peut être utilisé pour analyser les performances de pour tout protecteur de surtension et dispose également d’un réceptacle personnalisé pour tester vos modules de protection contre les surtensions modulaires MTL SD. Ces  tests valident l’intégrité du système de protection contre les surtensions, assurant ainsi sécurité et un haut niveau de protection continu.

Test de fuite du testeur de surtension

Sélectionnez la tension égale ou inférieure à l’indice de protection contre les surtensions. Si vous utilisez les sondes de test, branchez la sonde rouge dans le réceptacle rouge et la sonde noire dans le vert. Si vous testez le module du testeur de surtension MTL SD Modular, branchez le module dans le réceptacle d’essai orienté comme indiqué sur l’étiquette. Appuyez sur le bouton « test de panne ». Si la LED rouge s’allume, le produit a échoué le test. Si la LED rouge ne s’allume pas, le produit a passé le test.

Test de continuité du testeur de surtension

Mettez le commutateur rotatif en position de test « continuité ». Si vous utilisez les sondes de test, branchez la sonde rouge dans le réceptacle rouge et la sonde noire dans le noir. Si vous testez le MTL Module modulaire SD, branchez le module dans le réceptacle de test orienté comme indiqué sur l’étiquette. Appuyez sur le bouton de test « continuité ». La continuité est bonne si les deux LED vertes sont allumées lors du test un module MTL SD Modular. Lorsque vous utilisez les sondes pour vérifier continuité seule LED1 s’allume quand elle est bonne.

En savoir plus sur le testeur de surtension de données MTL

Caractéristiques générales du testeur de surtension MTL

Dimensions du testeur de surtension (en mm)
