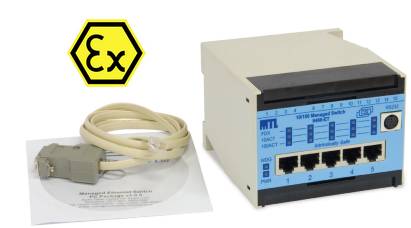

Switch ATEX 9466-ET Plus

Description

Switch certification ATEX

• Certifié ATEX / IECEx
• Liaisons 5 ports 10 / 100Mbps
• Routage intelligent
• Approuvé FM / FMC
• Gestion programmable

Le commutateur Ethernet 9466-ET 10 / 100Mbps, couche 2, permet l’interconnexion des modules de réseau de la gamme MTL 9460-ET via ses 5 ports. Il permet également, via un réseau Ethernet, de couvrir une plus grande distance en utilisant un câble Cat5e ou une fibre optique pour des portées encore plus longues. Cette capacité est due à la faible latence du mécanisme «stocker et transmettre », intégral à l’interrupteur, ce qui garantit que le timing rigoureux associé à Ethernet soit maintenu.

Avec le commutateur 9466-ET, chaque connexion est un segment de réseau «point-to-point», contrairement aux anciens hubs qui étaient de simples répéteurs «muets». Les anciens hubs devaient imposer une limite à la longueur totale du réseau pour assurer une détection correcte des collisions ; cette limite est surmontée par le switch ATEX 9466-ET. La diffusion « tempête de protection » est également fournie : elle permet d’ éliminer la surcharge du réseau en raison d’une diffusion et d’une multidiffusion excessives des paquets.

Le commutateur 9466-ET peut également distribuer l’alimentation aux appareils compatibles connecté à chacun de ses cinq ports via les câbles RJ45 Cat5e (PoEx). Cette méthode élimine le câble d’alimentation séparé de l’appareil pour simplifier l’installation et la maintenance.

Le switch 9466-ET est conçu pour un montage en zone dangereuse à l’intérieur d’un boîtier avec certification Zone 1, ATEX et IECEx à sécurité intrinsèque et Division 1 FM, approbation États-Unis et Canada. L’ATEX et l’IECEx les approbations couvrent à la fois l’industrie de surface et les applications minières.

Le mode de fonctionnement par défaut est un commutateur non géré à 5 ports avec auto négociation. Cependant, la mémoire EEPROM embarquée peut être configurée via le port série RS232 / TTL soit dans la zone de sécurité, à l’aide d’un PC, soit la zone dangereuse en utilisant la passerelle Ethernet 9461-ET comme hôte processeur.

Des fonctionnalités programmables telles que la limitation de débit, le support VLAN et les paramètres Vitesse forcée et Duplex peuvent être configurés de cette manière, ainsi que l’accès aux compteurs MIB, etc. Le commutateur 9466-ET a également un Routage Intelligent avec apprentissage automatique des adresses, vieillissement et migration.

Il prend en charge IEEE 802.3: 10Base-T, 100Base-TX et également MDI / MDI-X crossover automatique, pour une cascade facile des commutateurs avec des câbles standard.

Le module est fourni en tant que dispositif de montage sur rail DIN.

Caractéristiques générales du switch ATEX 9466-ET
