Description
Protection contre les surtensions pour transmetteurs de processus
- Montage simple et direct – se visse simplement sur l’entrée du conduit
- Certification SELENEC – produit intrinsèquement sûr
- Connexion en parallèle qui évite le rajout de toute résistance sur le circuit

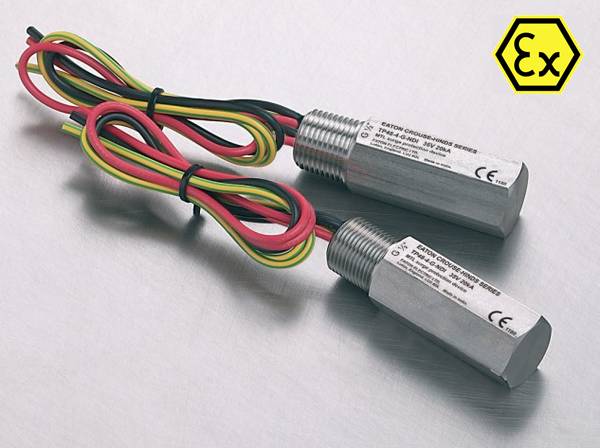

Ce dispositif de protection contre les surtensions protège vos transmetteurs de processus montés sur le terrain. Après une installation simple (le TP48 vient se visser dans un conduit, sans modifications supplémentaires), le TP48 fournit une haute protection contre les surtensions sans affecter les opérations en cours.
La protection contre les surtensions TP48 est disponible dans plusieurs configurations : versions 2, 3 ou 4 fils avec des filetages adaptés aux différents transmetteurs. et sont tous anti-explosion et intrinsèquement sûrs pour les zones dangereuses. La tension de travail est de 35V avec des pics de courant à 20kA et des pics de tensions à 10kV.

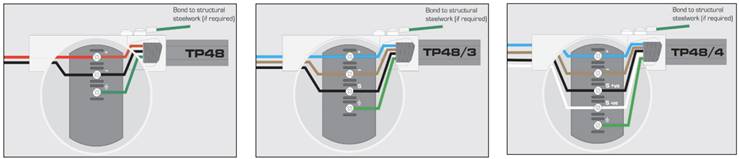

Détails de connexion de la protection contre surtensions pour un transmetteur de processus typique
Spécifications techniques de la protection contre surtension série TP48
| COURANT DE SURTENSION MAX. | Courant de crête 20 kA (8/20μs) |
| COURANT DE FUITE | Moins de 10μA à le tension de travail max. |
| TENSION DE TRAVAIL | 35Vdc max. |
| BANDE PASSANTE | 1MHz |
| RÉSISTANCE | Aucune résistance introduite dans la boucle |
| PLAGE DE TEMPÉRATURE | -40°C à 85°C, en travail ou en stockage |
| HUMIDITÉ | 5% à 95% (sans condensation) |
| CONNECTIQUE | TP48 :
TP48 3 fils :
TP48 4 fils :
|
| TAILLE DE FIL | 32/0,2 (1mm2, 18 AWG)
Longueur : 250mm min. |
| ENVELOPPE | Acier inoxydable 316 |
| FILS | TP48-3-N & TP48-4-N – 1/2” NPT TP48-3-I & TP48-4-1 – 20mm ISO ) (M20 x 1.5) TP48-3-G & TP48-4-G – G 1/2” (BSP 1/2”) |
| ZONES DANGEREUSES | Ex ia IIC T4, Ceq = O, Leq = 0; l’unité peut être connecté sans plus
certification dans tout intrinsèquement sûr boucle avec tension de circuit ouvert <60V et la puissance d’entrée <1,2W.
Ex d IIC T4; l’unité est un appareil approuvé pour antidéflagrant (antidéflagrant) normes, et peut être équipé dans un logement approuvé de manière similaire. |
| SÉCURITÉ ÉLECTRIQUE | Pour BS EN 61643-21 : 2001 pour les dispositifs de protection contre les surtensions |
