Description

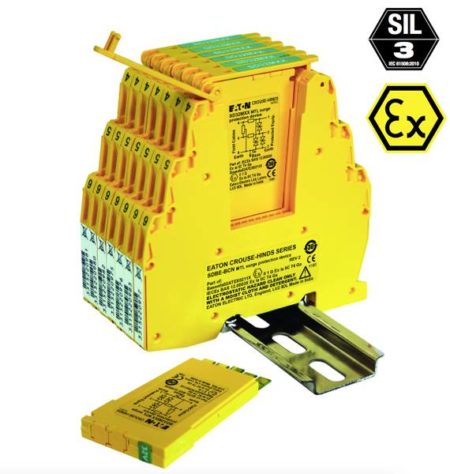

Protection modulaire des signaux – Certification ATEX, SIL3, IECEx
- Circuit hybride multi-étapes
- Courant de surtension maximum de 20 000 A
- Valeur de tension adaptées aux E / S de process
- Design mince, modulaire, peu encombrant
- Certifié SIL 3 pour connexion à boucle
Le fonctionnement de la protection contre les surtensions des signaux MTL SD
La gamme modulaire MTL SD prend la gamme établie SD de haute protection contre les surtensions pour les E / S, et introduit un élément remplaçable. Maintenant la densité d’assemblage inégalée et prouvée sur le terrain, la conception de circuit hybride de la gamme modulaire rend la maintenance facile, permettant le remplacement des modules de protection contre les surtensions sans déconnecter la boucle.
Le circuit hybride haute performance à plusieurs étages protège les E / S des applications les plus exigeantes en zones hostiles, où le SD traditionnel a été établi comme un leader du marché. Chaque module de plugin fournit un hybride complet de protection de ligne et ligne-terre.
La conception de base peut être doublée comme un terminal de base de passage à laquelle la protection contre les surtensions est ajoutée ultérieurement. Le SDFTMXX Le module doit être sélectionné pour les applications permanentes.
La gamme de produits modulaires MTL SD est compatible avec les SD installés existants. L’empreinte physique permettra à l’utilisateur de remplacer les SD déjà installés par la nouvelle conception modulaire.
L’ajout de la protection contre les surtensions MTL SD modulaire améliorera tous les processus de contrôle en assurant une disponibilité maximale et une fiabilité à toute épreuve. Ces protecteurs de surtension assureront l’opération et le temps de disponibilité en cas de défaillance critique des systèmes.
L’option de diagnostic LED MTL SD ** MXL fournit une indication visuelle de la dégradation des composants, limitant la tension, réduisant l’efficacité du module de protection contre les surtensions, généralement après des surtensions répétées. L’option LED aidera le personnel de maintenance à identifier rapidement le module défaillant nécessitant un remplacement.
La tresse du câble peut soit être connecté directement à la terre avec l’option SDBE-B * N ou bien peut être isolée du sol avec un éclateur à gaz (GDT) fournissant une connexion à la terre pendant un incident de surtension avec la version SDBE-B * G.
L’option de fusible MTL SD ** MFX fournit une protection à la fois contre les courants de défaut, et une méthode pratique pour isoler le circuit à partir de circuits protégés sans besoin de déconnexion supplémentaire des terminaux. Le fusible standard (qui est remplaçable) est à 250mA. Par exemple, cette fonctionnalité est particulièrement utile pour les applications dans lesquelles un parafoudre est utilisé avec une alimentation en masse alimentant plusieurs boucles. Le fusible du module individuel empêche une panne ou suit le courant sur une boucle sans perturber l’alimentation des autres. De plus, les boucles peuvent être enlevées du circuit pour des raisons de maintenance ou ajouté sans avoir besoin de bornes de déconnexion supplémentaires.
Une opération simple installe solidement la protection sur le rail DIN et fournit automatiquement la connexion à la terre à haute intégrité.
En savoir plus sur la Protection surtension des signaux MTL SD
Caractéristiques générales de la protection contre les surtensions MTL SD
| PROTECTION | Complètement hybride ligne à ligne
Chaque ligne écran/sol |
| SURTENSION MAXIMALE | 20 kA (8-20 microsecondes) |
| COURANT NOMINAL DE DÉCHARGE | 5 kA (8-20 microsecondes) |
| COURANT D’IMPULTION DE FOUDRE | 1,2 kA (10/350 microsecondes)
|
| TEMPS DE RÉPONSE | <1ns |
| ENVIRONNEMENT | Température :
Humidité : 5 à 95% HR (sans condensation) |
| CATÉGORIES TESTÉES | A2, B2, C1, C2, C3, D1 |
| MODE DE DÉFAUT SURCHARGÉ | 17 kA |
| DURABILITÉ DES IMPULSIONS | 5 kA (8-20 microsecondes) |
| TERMINAUX | 2,5mm2 (12 AWG) |
| MONTAGE | Rail DIN profilés en T 35×7,5 ou 35x15mm |
| POIDS | Environ 70g |
| INFLAMMABILITÉ DU BOITIER | UL94 V-2 |
| DURABILITÉ AC | 1Arms, 5T |
| CONDITIONS DE SERVICE | 80 kPa – 160 kPa, 5%-95% HR |
| CONFORMITÉS | EMC :
CEI :
|

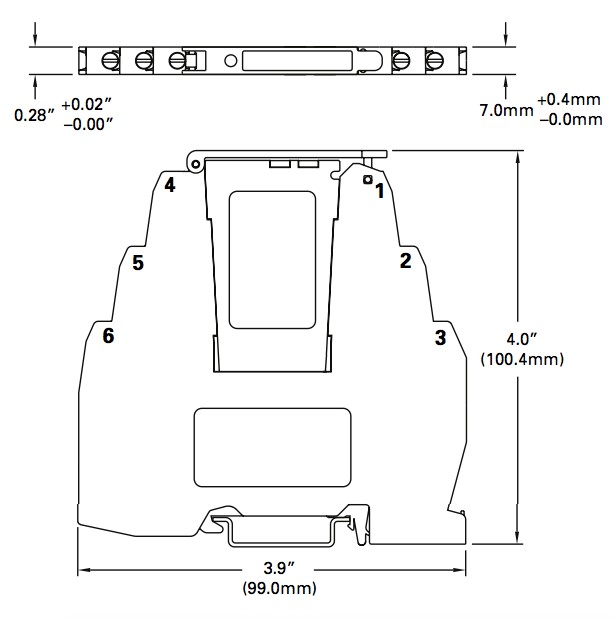

Dimensions en mm de la protection modulaire des signaux
