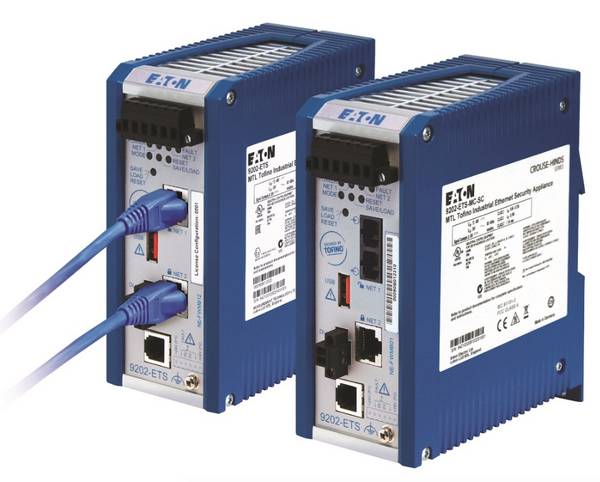

Protection des réseaux industriels Tofino 9202-ETS

• 1 x prise USB pour configurer le chargement / vérification

 Entrée numérique :

• 1 x bornier enfichable, 2 broches

 Contact de signalisation :

• 1 x max. 60Vcc ou max. 30Vac, SELV, max. 1A

• 0à 100m

 Fibre multimode 50/125 micromètre :

• 0 à 5000m, bilan de liaison 8dB à 1300nm, A = 1 dB/km,
• Réserve de 3dB, B = 800 MH x km

 Fibre mutlimode 62,5 / 125 micromètre :

• 0 à 4000m, bilan de liaison 11db à 1300nm, A = 1 db/km
• Réserve de 3dB, B = 500 MHz x km

 Fibre monomode 9 / 125 micromètre :

• 0 à 30km, bilan de liaison 16db à 1300nm, A = 0,4 db/km
• Réserve de 3dB, B = 3,5 ps / (nm x km)

• Alimentation redondante de 12 à 48Vcc, 24Vca

 Consommation d’énergie :

• 5 watts

 Alimentation / contact de signalisation :

• 1 x bornier enfichable, 6 broches

Logiciel MTL Tofino

 Modules de sécurité chargeables (LSM) :

LSM de base (préinstallé) : pare-feu, enregistreur d’évènements et NetConnect Enforcer (à commander séparément) :

Modbus TCP Enforcer (9522-MBT), OPC Enforcer (9522-OPC), Enhercer EtherNet / IP (9522-EIP), DNP3 Enforcer (9522-IEC104) et GOOSE Enforcer 59522-GOOSE)

Diagnostics :

• Voyants (alimentation, mode, défauts, sauvegarde / chargement, réinitialisation, état de liaison), contact de signal, syslog, vérification de configuration

 Pare-feu :

• Filtrage de couche 2, 3 et 4 avec état et un paquet profond facultatif, inspection pour les protocoles SCADA (selon les LSM achetés)

 Configuration requise :

• Windows XP, Windows 7 (32 et 64 bits) ou Windows Serveur 2003, 2008 oui 2008 SR2

• Tofinon Configurator utilise les communications sécurisées pour configurer l’appareil de sécurité Tofino

Manuel :

• Les fichiers de configuration cryptés peuvent être sauvegardés sur une clés USB, périphérique de stockage et chargé dans la sécurité Tofino appareil via un port USB sécurisé

• Tout le trafic autorisé, alertes générées selon les règles de l’utilisateur

 Opérationnel :

• Trafic filtré et alertes générées selon les règles de l’utilisateur

Changement de mode :

• Le mode de fonctionnement est contrôlé à distance à partir du libre logiciel Tofino Configurator

 Journal d’audit :

• Capacités d’audit pour le suivi des modifications de configuration

 Alertes de sécurité :

• Enregistrement simultané d’évènements sur un serveur syslog distant et mémoire non volatile locale pour téléchargement ultérieur via réseau ou périphérique de stockage USB

Conditions ambiantes :

• Températures : -40°C à 70°C en fonctionnement et -40°C à 85°C en stockage

Humidité relative : 10% à 95%

 Revêtement enrobant, option disponible (veuillez consulter les informations de commande)

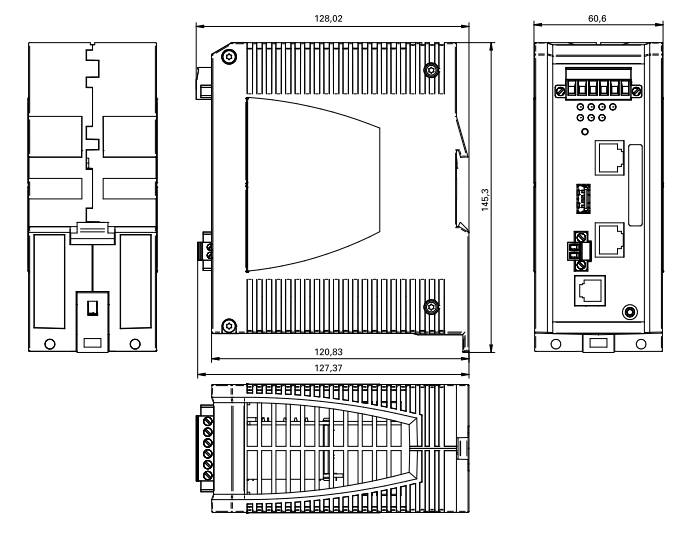

• Rail DIN 35mm

• CE, FCC, EN 61131, C-TICK, EN 60950

 Sécurité du contrôle de l’équipement industriel :

• cUL508

 Emplacements dangereux :

• ISA-12.12.-01 Classe 1 Div. 2 – Haz. Loc,
• ATEX-95 Catégorie 3G (Zone 2)

• 74,5 ans

Garantie :

• 5 ans (standard)
