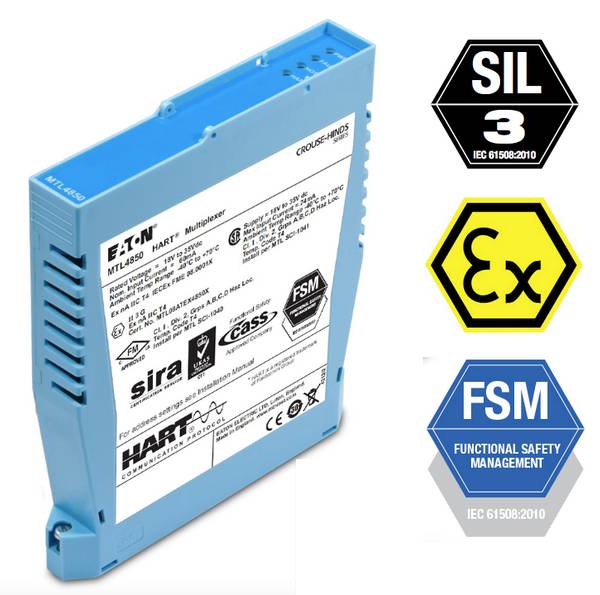

Multiplexeur MTL4850, Certification ATEX, FM et CSA
- Isolation Channel to Channel
- Détection automatique du débit en bauds
- Indication LED pour le diagnostic de panne
- Connectez plus de 2000 boucles sur un seul réseau RS485
- Certifié SIL 3 pour connexion à boucle sécurisée
Le multiplexeur HART MTL4850 offre une solution d’encombrement plus petite, idéale pour les applications de rénovation et de nouveaux projets. Des cartes de terminaison, des supports et des fonds de panier intégrés sont disponibles pour permettre au multiplexeur MTL4850 de s’interfacer avec différentes applications d’instrumentation.
Le multiplexeur Hart MTL4850 est désormais certifié SIL3 pour la connexion à des boucles d’instruments exécutant des fonctions de sécurité nécessitant cette certification. La norme internationale IEC 61508: 2010 fournit des directives pour atteindre un niveau d’intégrité de sécurité (SIL) adéquat pour les systèmes, sous-systèmes et composants. Les exigences de gestion de la sécurité fonctionnelle se trouvent dans la norme IEC61508 qui stipule que les fournisseurs et les sous-traitants doivent démontrer une gestion de la sécurité fonctionnelle.
EATON répond aux exigences de la norme internationale CEI 61508: 2010 pour la sécurité fonctionnelle en étant certifié en tant que telle.
Caractéristiques générales du multiplexeur Hart MTL4850
| Nombre de canaux | 32 |
| Type d’émetteur de canal | HART rev 5-7 |
| Interface des canal | 2 connections à chaque boucle de champ de canal (64 au total) |
| Interface du système hôte | RS485 multi-fils 2 fils (jusqu’à 63 modules MTL44850 peuvent être connectés à un hôte) |
| RS485 baud fréquence | 38400, 19200, 9600, 1200 bauds (auto-détectés) |
| Sélection d’adresse | Interface 8 bits, jusqu’à 64 adresses |
| Sortie d’alarme (collecteur ouvert – référencé à 0V) | Vmax = 35V, Imax = 5mA, Pmax = 100mW
|
| Isolement | Isolement de canal à canal : 50Vcc
Isolement de boucle de champ : 50Vcc, le module est couplé à des boucles via un condensateur dans chaque connexion (i.e 2 condensateurs par canal) Isolation de l’interface RS485 (entre le module et l’interface) : 25Vcc Isolation de la sortie d’alarme (entre le module et la sortie) : 50Vcc Isolation de l’unité d’alimentation (entre le module et l’entrée de l’unité d’alimentation) : 50Vcc |
| Puissance | Tension d’alimentation : 19V à 35Vcc
Consommation courante : 60mA à 24V +-10% Dissipation de puissance : <1,6W à 24V à +-10% Protection de l’alimentation : inversion de polarité protégée |
| Environnement | Écart de température :
-40°C à 70°C en fonctionnement -40°C à 85°C au repos Humidité relative : 5% à 95% – sans condensation |
| Poids | 125g |

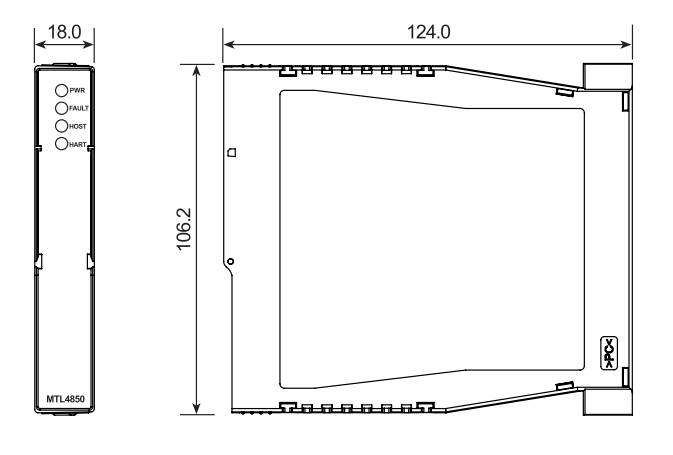

Dimensions en mm du multiplexeur Hart MTL4850
DIMENSIONS (mm)
