Description

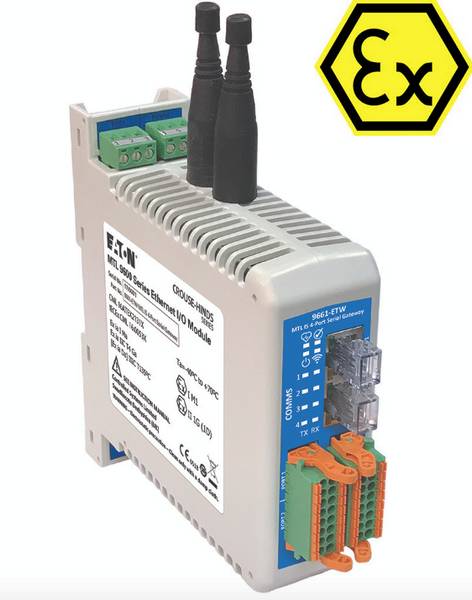

Module de communication 9661-ETW , certification ATEX
- Certification ATEX / IECEx à sécurité intrinsèque
- 4 ports de communication – RS232/422/485 (2 et 4 fils)
- Protocole Modbus série / TCP <-> Modbus / RTU (ou ASCII)
- Wi-fi compatible avec les normes 802.11 a/ b / g / n (2,4 et 5GHz)
- Commutateur à double port
Le module de communication 9661-ETW est un module de communication 4 ports Ethernet à série à sécurité intrinsèque MTL (IS). Il est adapté au montage en zone 1 avec alimentation Ex IB appropriée et Zone 0 avec une alimentation Ex ia appropriée. Le module permet aux équipements existants à sécurité intrinsèque Port RS485 / RS422 ou RS232 / TTL de se connecté à Ethernet via soit Wi-Fi (WLAN) ou une connexion par câble Cat5 / 6 dans un Ethernet IS Réseau (LAN). L’unité dispose de 4 ports série, chacun supportant RS485 / RS422 ou RS232 / TTL selon la configuration requise. Il y a 2 ports RJ45 (LAN) prenant en charge des connexions Ethernet 10/100 IS – celles-ci permettent le «chaînage» des unités ensemble. L’alimentation (12 V CC) est fournie au module localement ou en utilisant la puissance via Ethernet (PoEx ™) à partir du port LAN – Ceci nécessite le PoEx en sortie à câbler aux bornes d’entrée d’alimentation.
Sa conception compacte et rentable en fait le choix idéal pour de nombreuses applications telles que :
- la pétrochimie – Process Monitoring,
- Systèmes hérités et mines – Liens de communication souterrains,
- Surveillance de la machine et systèmes hérités.
Les connexions électriques se font via des bornes enfichables avec un connecteur de type RJ45 double pour les ports LAN Ethernet. Les connecteurs RF Twin SMA permettent d’avoir une ou deux antennes connectées selon les besoins.
En savoir plus sur le module de communication réseau Zone 1 9661-ETW
Caractéristiques générales du module de communication zone 1 9661-ETW
| Alimentation | Entrée d’alimentation 12Vcc ou PoExTM (alimentation sur IS Ethernet), typiquement 12V à 150mA
9492 recommandé |
| Ethernet | Sécurité intrinsèque 10/100 Base-T |
| Connecteurs | RJ45 |
| Longueur de câble | Jusqu’à 100m Cat5e |
| Localisation | Zone 0, IIC T4 zones dangereuses
Zone 0, I zone dangereuse |
| Code de certification | Ex ia IIC T4 Ga
[Ex ia Da] IIIC T135°C (non-minière) Ex ia I Ma (M1 minière) Ta = -40ºC à +70ºC |
| Numéro de certificat | CML 16ATEX2131X
IECEx CML 16.0053X100mW |
| Environnement | Écart de température :
-40°C à 70°C, en fonctionnement et en stockage Humidité relative : 0% à 95% – sans condensation |
| Dimensions | LARGEUR : 45mm
HAUTEUR : 147mm PROFONDEUR : 155mm POIDS : 357g
Montage : DIN-rail |
