Description

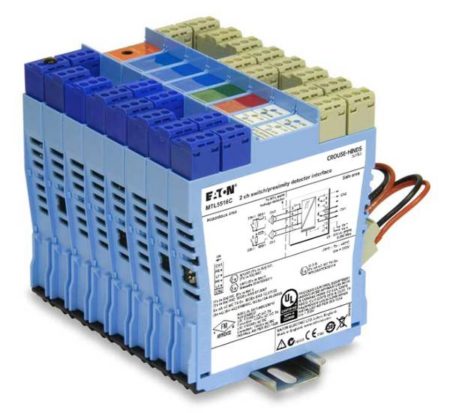

Isolateur sur rail DIN certification ATEX et SIL
- Conception modulaire compacte avec montage sur rail DIN
- Haute densité d’assemblage
- Modules d’E / S mono et multi-canaux
- Isolation à 3 ports avec faible dissipation de puissance
Les modules isolateur de la gamme MTL5500 sont polyvalents mais simples à appliquer, et utilisent les dernières technologies sans perdre en fiabilité.
Ces attributs contrastés découlent de la progression l’expertise EATON dans la conception et la fabrication d’isolateurs pour la sécurité intrinsèque et l’application de technologies innovantes pour réaliser la séparation et l’isolement que requièrent les circuits.
Les isolateurs MTL5500 (montage sur rail DIN) et MTL4500 (fond de panier) partagent une conception commune, ne différant que par les méthodes de montage et de connexion mécaniques.
Caractéristiques de la gamme d’isolateur sur rail DIN MTL5500
| Connecteurs | Chaque unité est pourvu de connecteurs de signal
En utilisant le recruteur ferrures pour les connectera de signal dangereux ou non dangereux, la longueur du tube métallique devrait être 12mm et la longueur nette filaire 14mm |
| Isolation | 250V rms, testé à 1500V rms minimum avec terminaux sûrs et moins sûrs
50V entre des circuits protégés et l’alimentation |
| Alimentation | De 20V à 35V dc |
| Localisation | Zones protégées |
| Montage | Rail DIN section en T (7,5mm ou 15mm) EN50022 |
| Températures | Fonctionnement : -20°C à 60°C (-6°F à 140°F)
Stockage : -40°C à 80°C (-40°F à 176°F) |
| Humidité | 5% à 95% |
| Poids | 150g |
| EMC | EN61326, NE21 |

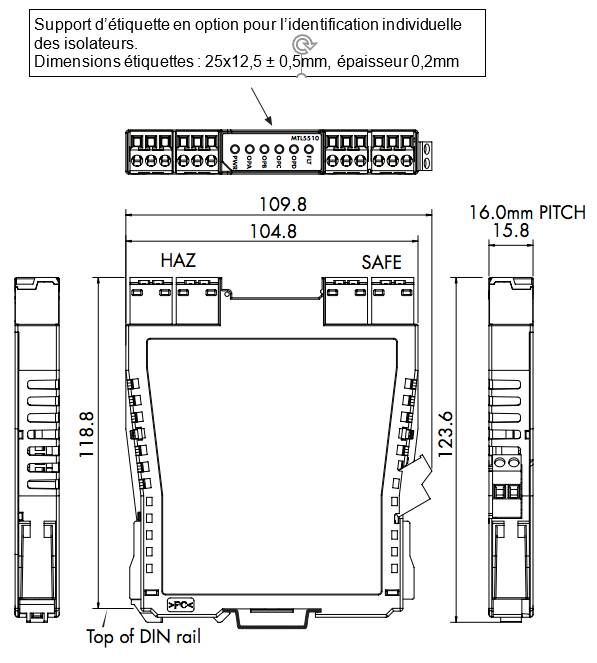

Dimensions en mm de l’isolateur MTL5500 à monter sur rail DIN
