Description

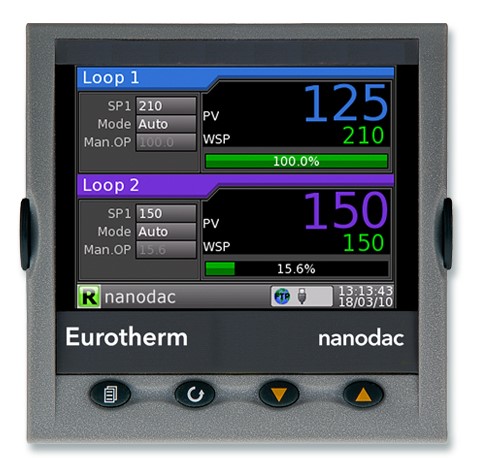

Enregistreur / Régulateur Nanodac, un afficheur aux couleurs limpides
L’affichage TFT 3,5 » de l’enregistreur / régulateur offre une visualisation claire des paramètres du procédé. Il dispose de vues personnalisables pour obtenir la représentation la plus cohérente possible de l’application. Les écrans comprennent :
- courbes horizontales et verticales,
- barregraphes verticaux et horizontaux,
- valeurs numériques,
- état des alarmes et
- boucles de régulation.
L’enregistreur / régulateur Nanodac permet un câblage graphiq ue par la face avant ; cela permet de le configurer sans avoir à brancher un PC.
Acquisition et enregistrement des données
Les fonctionnalités d’enregistrement du Nanodac utilisent les stratégies de sécurisation de fichier .Uhh développées par Eurotherm. De nombreuses stratégies d’enregistrement sont fournies avec les vues d’écran multiples et l’historique sur un produit. Elles peuvent être utilisées via la mémoire flash interne de 50MB, au port USB amovible et au transfert des données via ligne FTP sur un serveur prédéfini.
Les voies d’entrées universelles sont au nombre de 4. Elles ont une haute précision, ce qui est indispensable pour les applications certifiées Nadcap, et un échantillonnage parallèle à 125 ms. L’enregistreur dispose de 14 voies virtuelles qui servent aux fonctions mathématiques, compteur, communications esclave et totaliseur avec l’appareil.
Le logiciel Review peut être utilisé pour initialiser automatiquement le transfert des données vers une base de données Review, via le réseau Ethernet. La combinaison Review et Dream Report peut être utilisé pour la production de rapports ce qui peut répondre aux besoins de votre procédé.
Régulation PID multi-boucles
Le Nanodac permet en option la régulation avec 2 boucles indépendantes. Cette régulation utilise l’algorithme PID d’Eurotherm pour une haute performance et fiabilité de votre procédé. Ses fonctions comprennent un des meilleurs algorithmes d’autoréglage avec :
- inhibition des dépassements
- compensation des variations secteur
- refroidissement linéaire
- ventilateur, air, huile et eau.
Connectivité EtherNET/IP Client ou Serveur
En option, l’enregistreur/régulateur Nanodac peut être intégré dans un réseau d’instrumentation existant ; il devient alors un appareil d’historisation de données local. L’activation de la connectivité EtherNET/IP permet au Nanodac de fonctionner en mode Serveur ou en mode Client. Il enregistre des données sur plus de 30 paramètres du procédé (via les voies virtuelles). La connectivité EtherNet/IP propose 2 pages utilisateur : la première est un aperçu de l’ensemble des paramètres du procédé (points de données) qui sont adressés via les communications. La seconde est une page de diagnostics qui peut être utilisée au cours de l’installation pour tester la connexion entre le Client et/ou le Serveur.
3 sorties DC isolées (DDD) sur l’enregistreur / régulateur
Cette version offre les sorties isolées DC pour les ports optionnels OP1, OP2, OP3.
Référez-vous au guide d’installation ou au manuel utilisateur pour les instructions de câblage
Face avant lavable
Une face avant lavable IP66 optionnelle est disponible, permettant ainsi à l’enregistreur / régulateur Nanodac d’être particulièrement approprié aux applications de l’industrie Agro-alimentaire ou CIP/SIP (Nettoyage et Stérilisation en place)
En savoir plus sur l’enregistreur / Régulateur Nanodac™
Caractéristiques de l’enregistreur régulateur
- Enregistrement sécurisé des données
- Régulation PID 2 boucles
- 3 sorties analogiques isolées
- 4 entrées universelles de haute précision
- Stockage des données sur clé USB
- Compact
- Face avant lavable IP66
- Mémoire Flash interne de 50MB
- Communication Ethernet
- Mode Serveur ou EtherNET/IP Client
- Afficheur couleur ¼ VGA
- 14 voies virtuelles
- Données accessibles à distance
