Description

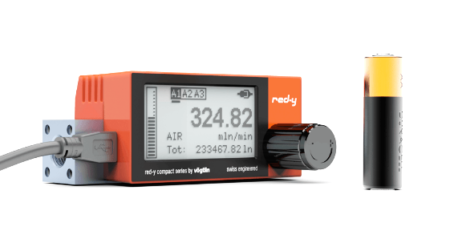

Débitmètre massique COMPACT SERIES
- Alimenté par pile AA
- Commandé via son écran tactile
- Appareil de haute précision
- Ultra-compact
Le débitmètre massique en résumé
Les débitmètres massiques de la série RED-Y compact sont caractérisés par une technologie avancée, des fonctions intelligentes et un design innovant. La dernière génération 2015 offre un nouveau niveau de facilité d’utilisation : conception compacte, alimentation par pile, écran tactile rétroéclairé et fonction d’alarme étendue.
Performances du débitmètre massique RED-Y
- Gaz calibrés : Air, O2*, N2*, He, Ar, CO2, H2, CH4, C3H8 (autres gaz ou mélange sur demande)
* O2 & N2 sont calibrés à l’air - Précision (air et équivalent) : version économique : ± 2.0% de l’échelle ; plages > 200 ln/min (200 SLPM) ± 3.0% de l’échelle. Version spéciale : ± 1.0% de l’échelle jusqu’à 50 ln/min (50 SLPM)
- Temps de réponse : max 300 ms*
*peut varier selon le filtre mis en place - Marge de réglage : version économique 1:50, version spéciale 1:100
- Stabilité à long terme : < 1% de la valeur mesurée / année
- Pression de fonctionnement : 0,2 – 11 bar (3 – 160 psi)
- Sensibilité à la pression : < 0,2% / bar (0,014% / psi) de lecture
- Température de fonctionnement (environnement/gaz) : 0 – 50°C (32-122°F)
- Sensibilité à la température : < 0,025% FS type de plage de mesure / °C (<0.012% FS par 1°F)
Plage de mesure du débitmètre RED-Y
– Air / pleine échelle librement sélectionnable :
taille du corps ¼ » (0,635 cm) → de 0…25 mln/min à 0…60 ln/min (de 0…27 SCCM à 0…64 SLPM)
taille du corps ½ » (1,27 cm) → de de 0…60 ln/min à 0…450 ln/min (de 0…65 SCCM à 0…480 SLPM)
Intégration et installation du débitmètre massique RED-Y
- Afficheur : tactile (128 × 64 px) avec réglage automatique de la position (capteur de position)
- Rétro-éclairage uniquement avec alimentation externe (Micro-USB ou 24 Vdc)
- Raccordement : G¼ « (BSPP* femelle) jusqu’à 60 ln / min (64 SLPM) ;G½ « (BSPP* femelle) jusqu’à 450 ln / min (480 SLPM)
* British Standard Pipe Parallel - Section d’entrée : Non requise
- Orientation de montage : Toute position (consulter le fabricant si plus de 5 bar ou si montage verticale)
- Câble de connexion** : 2 m (6.5 ft) avec extrémités libres
** pour alimentation externe et module d’alarme
Sécurité
- Pression d’essai : 16 bar (240 psi)
- Taux de fuite : <1 x 10-6 mbar l / s Il
- Protection de l’environnement : IP50 (conforme à NEMA 1)
- EMC : EN 61326-1
