Description

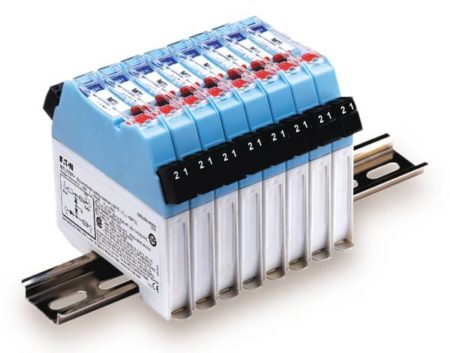

Barrière sécurité intrinsèque MTL7700 sur rail DIN
- Terminaux amovibles pour un câblage facile
- Puissance transportée par bus : réduit le câblage
- Module de protection de barrière
- Entrées à détecteur de proximité
La gamme de barrière sur rail DIN MTL7700 permet une installation rapide et facile sans nécessiter de matériel spécial. Les bornes amovibles sont utilisées pour faciliter l’installation, la maintenance et pour assurer une déconnexion de la boucle en débranchant simplement les bornes du côté du module. L’entrée du câble est également inclinée pour faciliter le câblage dans des espaces restreints. Les barrières MTL7700 se fixent simplement et en toute sécurité sur un rail DIN standard en T, en réalisant simultanément une connexion de terre IS fiable. Pour les applications où une alimentation de terrain est requise pour les entrées de commutation ou les transmetteurs à 2 fils, la gamme d’isolateur MTL7700 fournit une alimentation électrique par bus.
Caratéristiques générales des barrières sur rail DIN MTL7700
| Courant de fuite | Pour les barrières « basiques » à tension de fonctionnement de 5 V ou supérieure, le courant de fuite diminue d’au moins une décade par réduction de 1 V de la tension appliquée sous la tension de fonctionnement, sur deux décades. Pour les modèles MTL7755ac et 7756ac, il diminue d’au moins une décade par réduction de 0,4 V de la tension appliquée. |
| Terminaison | Les bornes amovibles accueillent les conducteurs jusqu’à 2,5 mm2 (13 AWG). Les bornes de zone dangereuse sont identifiées par des étiquettes bleues. Force de retrait > 15 N |
| Étiquettes de barrière à codage couleur | Gris : non polarisé Rouge : polarité positive (MTL7706 négatif vers transmetteur) Noir : polarité négative Blanc : barrière factice, MTL7799 |
| Montage et mise à terre | Pour profilé chapeau DIN 35mm |
| Températures | Fonctionnement : -20°C à 60°C (-6°F à 140°F)
Stockage : -40°C à 80°C (-40°F à 176°F) |
| Humidité | 5% à 95% |
| Poids | 140g |

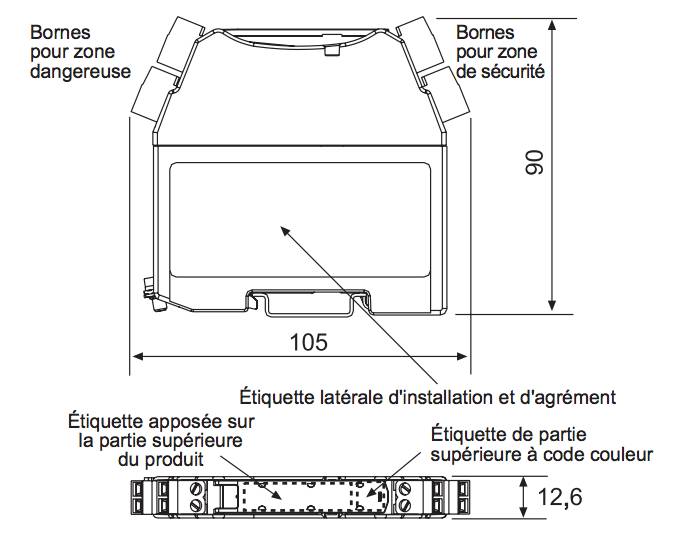

Dimensions en mm de la barrière MTL7700
